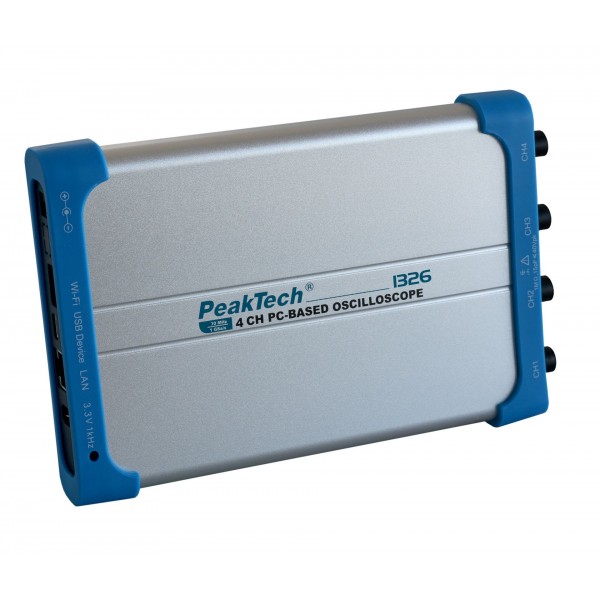

PeakTech 1326 - Oscilloscope Numérique, 4 Canaux, 70 MHz 1 GS/s total, basé sur PC, avec USB et LAN
Oscilloscope Numérique, 4 Canaux, 70 MHz 1 GS/s total, basé sur PC, avec USB et LAN
Ce puissant oscilloscope à 4 canaux est idéal pour une utilisation mobile sur un PC portable ou pour une installation dans des armoires de commande.
Pour visualiser rapidement chaque forme d'onde d'entrée, appuyez simplement sur la touche Autoset et l'oscilloscope lui-même recherche le meilleur signal possible affichage.
Avec Autoscale l'échelle de la base de temps peut être ajustée de manière intuitive.
Le transfert des données vers le PC s'effectue via une connexion LAN isolée à l'aide d'un adaptateur secteur fourni pour alimenter l'oscilloscope, ou via le port USB interface qui alimente également l'oscilloscope.
Oscilloscope Numérique, 4 Canaux, 70 MHz 1 GS/s total, basé sur PC, avec USB et LAN
Ce puissant oscilloscope à 4 canaux est idéal pour une utilisation mobile sur un PC portable ou pour une installation dans des armoires de commande.
Pour visualiser rapidement chaque forme d'onde d'entrée, appuyez simplement sur la touche Autoset et l'oscilloscope lui-même recherche le meilleur signal possible affichage.
Avec Autoscale l'échelle de la base de temps peut être ajustée de manière intuitive.
Le transfert des données vers le PC s'effectue via une connexion LAN isolée à l'aide d'un adaptateur secteur fourni pour alimenter l'oscilloscope, ou via le port USB interface qui alimente également l'oscilloscope.
- Oscilloscope pour PC 4 canaux 70 MHz avec taux d'échantillonnage de 1 GS/s
- Mémoire de 10 millions de points par canal
- Mode XY et fonction FFT
- Transmission de données via une interface LAN isolée ou via une interface USB
- Tension d'entrée max. 40 Vcc
- Accessoires: 4 sondes, 4 câbles BNC-BNC 1m, câble USB, adaptateur secteur, manuel, CD avec logiciel
Bande passante | 70 MHz |
Canaux | 4 |
Acquisition | |
---|---|
Mode d'échantillonnage | Normal, détection de pic, moyen |
Taux d'échantillonnage - Un canal | 1 GS/s |
Taux d'échantillonnage - Deux canaux | 500 MS/s chacun |
Taux d'échantillonnage - Quatre canaux | 250 MS/s chacun |
Résolution verticale | 8 bits |
Entrée | |
Couplage d'entrée | DC, CA, GND |
Impédance d'entrée | 1 MΩ ± 2 % en parallèle avec 15 pF ± 5 pF |
Facteur d'amortissement de la sonde | 1X, 10X, 100X, 1000X |
Isolation des canaux à 50 Hz | 100:1 |
Isolation des canaux à 10 MHz | 40:1 |
Limite de bande passante | 20 MHz |
Délai entre les canaux | 150 ps (typique) |
Système vertical | |
Sensibilité | 2mV/div - 5V/div |
Temps de montée | < 5ns |
Précision CC | ±3 % |
Système horizontal | |
Vitesse de numérisation | 1ns/div - 100s/div |
Déclencheurs | |
Type de déclencheur | Alternatif/Avant/Vidéo/Pulse/Grade |
Mode d'activation | Auto, Normal, Unique |
Mesures | |
Curseur | △ V et △ T entre les curseurs |
Automatique | Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B +Width, -Width, +Duty, -Duty |
Différence de phase | ±3 ° |
Enregistrements | |
Longueur de l'enregistrement | 10 000 000 points/CH |
Autres spécifications | |
Interfaces | USB, LAN |
Tension d'alimentation | 5 - 15VDC, 1.2A, < 8 W |
Dimensions (LxHxP) | 190 x 120 x 18 mm3 |
Poids | 0,38 kg |
