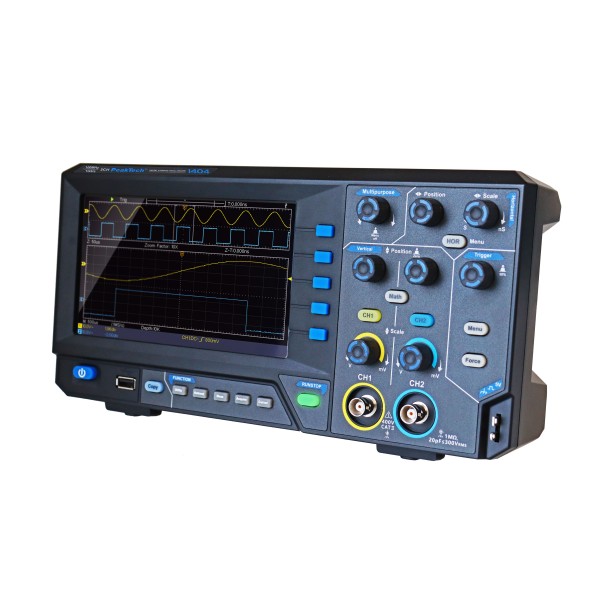

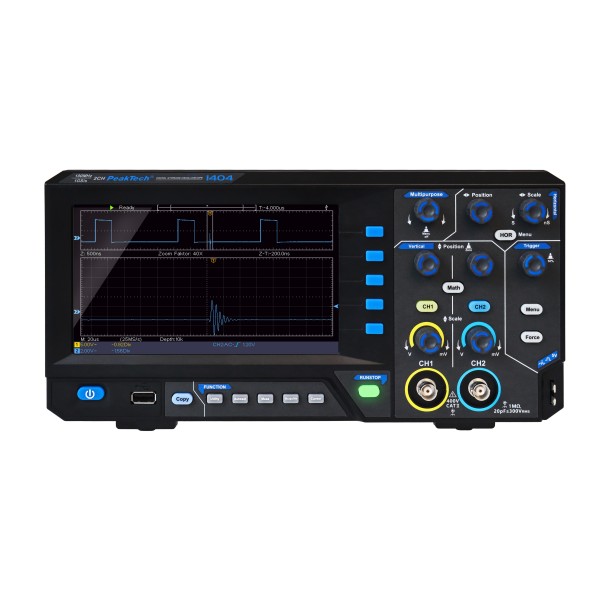

PeakTech 1404 - Oscilloscopio Digitale - 100 MHz, 2 Canali, 1 GS/s, Display 15 x 8 Divisioni

1404
282,15 US$

Oscilloscopio Digitale - 100 MHz, 2 Canali, 1 GS/s, Display 15 x 8 Divisioni

Sviluppato per il settore dell'istruzione e dell'hobbistica, offre il miglior rapporto prezzo/prestazioni possibile, senza compromessi su funzionalità o caratteristiche tecniche.
Tutte le funzioni standard sono integrate, Autoset, Autoscale, Funzioni Matematiche, Modalità FFT, Cursore o XY e Funzione di Zoom.
Memorizzazione dati delle forme d'onda interna con memoria per 16 forme d'onda o esterna, su memoria USB, in formato TXT, CSV o BIN, leggibili con il software incluso.
Le configurazioni possono essere salvate internamente, le schermate possono essere salvate esternamente
La visualizzazione delle forme d'onda può essere ottenuta in modo rapido e intuitivo tramite le funzioni Autoset e Autoscale o Manualmente.

Disponibile
Transazioni sicure con la cifratura HTTPS
Consegne veloci in tutto il mondo
Al tuo servizio 365 giorni all'anno

Oscilloscopio Digitale - 100 MHz, 2 Canali, 1 GS/s, Display 15 x 8 Divisioni

Sviluppata appositamente per il settore dell'istruzione e dell'hobbistica, questa serie di oscilloscopi digitali offre il miglior rapporto prezzo/prestazioni possibile senza compromessi su funzionalità o caratteristiche tecniche.
Ha funzioni Autoset e Autoscale, Funzioni Matematiche, Modalità FFT, Cursor o XY e persino una Funzione Zoom. Tutte le funzioni standard sono integrate.
La memorizzazione dei dati delle forme d'onda è interna con memoria per 16 forme d'onda o esterna, su una memoria USB, in formato TXT, CSV o BIN. I dati possono essere letti con il software incluso.
Le configurazioni possono essere salvate internamente, le schermate del display possono essere salvate esternamente.
Con la funzione Autoset si possono visualizzare le forme d'onda in modo rapido e intuitivo. Con la funzione Autoscale le forme d'onda possono essere visualizzate in modo ancora più preciso, secondo necessità. Le impostazioni possono essere eseguite anche Manualmente.

  • Oscilloscopio a due canali, larghezza di banda di 100 MHz, frequenza di campionamento di 1 GS/s
  • Display 15 x 8 divisioni a colori TFT di 17,5 cm (7") con 800 x 480 pixel
  • Interfaccia USB "device" per trasmissione dati in tempo reale
  • Interfaccia USB "host" per memorie USB esterne

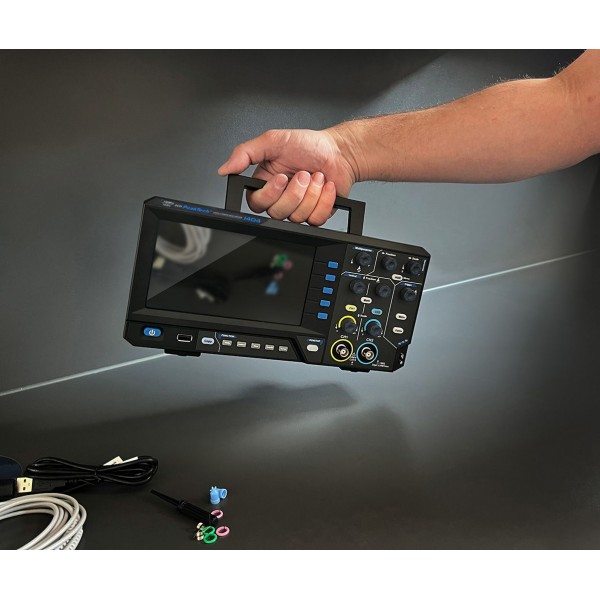

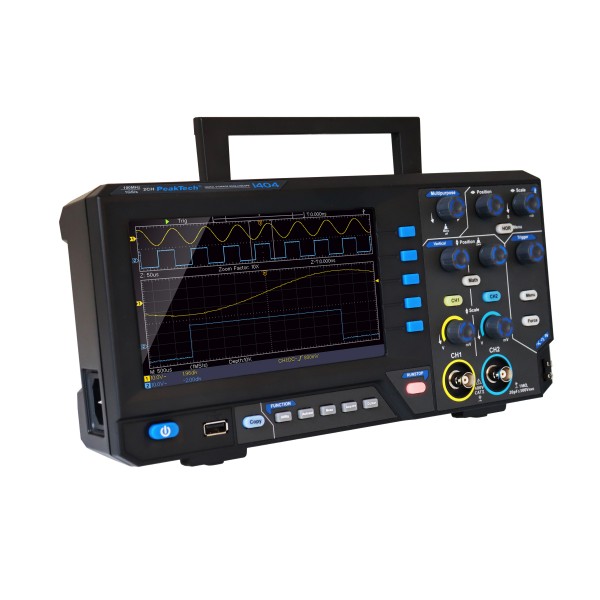

  • Maneggevole e sottile, con maniglia per il trasporto
  • Funzione Autoset per un facile utilizzo
  • Registrazione fino a 10.000 punti
  • Modalità di misura automatica, XY e funzione FFT
  • Conforme alle norme di sicurezza: EN 61010-1; CAT II 400 V

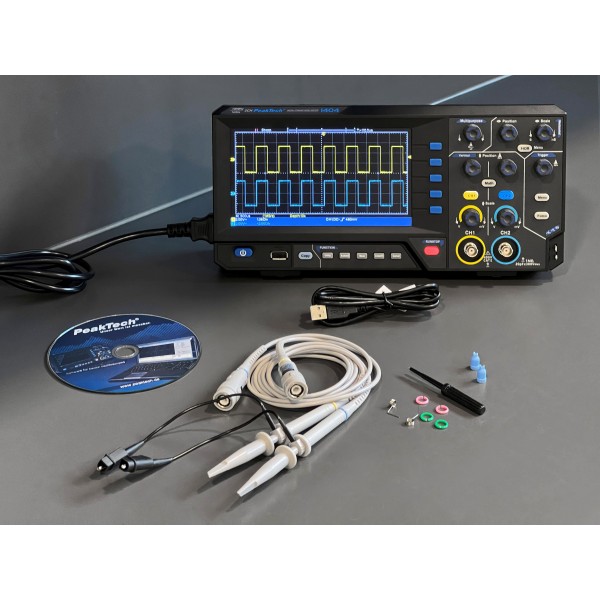

  • Accessori: cavo USB, software su CD per Windows, cavo di alimentazione, 2 sonde, manuale operativo

PeakTech 1404 -  Oscilloscopio Digitale
100 MHz - 1 GS/s - 2 Canali - TFT LCD 17,5cm 800 x 480, 15 x 8 Divisioni

Acquisizione
Modalità di Campionamento   Normale, Peak Detect, Averaging
Frequenza di campionamento 1 GS/s

Ingressi
Accoppiamento DC, AC, GND
Impedenza 1 MΩ ± 2 % in parallelo con 20 pF ± 5 pF
Fatture di attenuazione della sonda 1X, 10X, 100X 1000X
Massima tensione di ingresso 400 V DC+AC Picco-Picco
Isolamento tra i canali @50 Hz: 100:1
@10 MHz: 40:1
Limitazione di banda 20 MHz o 100 MHz

Sistema Orizzontale
Gamma di frequenze di campionamento 0,5 S/s - 1 GS/s
Interpolazione Sin(x)/x
Massima lunghezza di registrazione 10K
Velocità di scansione 2 ns/div - 1000 s/div
Passi 1 - 2 - 5
Accuratezza temporale del campionamento ±100 ppm
Accuratezza △T
DC - 100MHz		 Singolo: ±(1 intervallo tempo + 100 ppm × lettura + 0,6 ns)
Media >16: ±(1 intervallo tempo +100 ppm × lettura + 0,4 ns)

Sistema Verticale
Risoluzione Verticale 8 bit (2 canali contemporaneamente)
Sensibilità 5 mV/div - 5 V/div
Larghezza di Banda Analogica 100 MHz
Frequenza minima con accoppiamento AC ≥10 Hz @ -3 dB)
Tempo di salita ≤3,5 ns
Accuratezza DC ±3 %

Trigger
Gamma di Livello di Trigger ±5 div dal centro dello schermo
Accuratezza del Livello di Trigger ±0,3 div
Gamma di Trigger Holdoff 100 ns – 10 s
Impostazione al 50% del Livello Frequenza del segnale di ingresso ≥ 50 Hz
Pendenza del fronte di Trigger Salita, Discesa
Trigger Video - Modullationi Supporta gli standard NTSC, PAL e SECAM
Trigger Video - Gamma numero Linea NTSC: 1-525
PAL/SECAM: 1-625

Misurazioni
Cursore △V, △T, △T&△V tra cursori, cursore automatico
Automatica Period, Frequency, Mean, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Delay A→B , Delay A→B , Cycle RMS, Cursor RMS, Screen Duty, Phase, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, and Cycle Area.
Funzioni Matematiche +, -, *, /, FFT
Memorizzazione Forme d'Onda 16 Forme d'Onda
Larghezza di banda delle Figure di Lissajous 100 MHz
Differenza di Fase delle Figure di Lissajous ±3 gradi

Specifiche Generali
Tipo di Display 7" (17,5cm) LCD TFT
Risoluzione del Display 15 x 8 Divisioni - 800 × 480 Pixel
Colori del Display 65536 colori
Tensione del Calibratore della Sonda 5 V picco-picco
Frequenza del Calibratore della Sonda 1 kHz, onda quadra
Interfaccia USB
Tensione di Alimentazione Da 100 a 240 V AC, 50 - 60 Hz, CAT II
Consumo ≤ 15 W
Temperatura Ambiente Operante: da 0 °C a 40 °C
Non operante: da -20 °C a 60 °C
Umidità Ambiente ≤ 90%
Quota sul livello del mare Operante: ≤ 3.000 m
Non operante: ≤ 15.000 m
Raffreddamento Raffreddamento Naturale
Dimensioni (LxAxP)   301 x 152 x 70 mm3
Peso 1.1 kg

Download

Manual 1404 EN

PeakTech_1400-1404_02-2022_EN.pdf

Download (2.81M)

Manual 1404 ES

PeakTech_1400-1404_02-2022_ES.pdf

Download (3.21M)

Manuel 1404 FR

PeakTech_1400-1404_02-2022_FR.pdf

Download (3.23M)

Manuale 1404 IT

PeakTech_1400-1404_02-2022_IT.pdf

Download (3.07M)

Podręcznik 1404 PL

PeakTech_1400-1404_06-2023_PL.pdf

Download (3.1M)
